どうもです。


またも大発見しちゃったんじゃないの！？

と自信作なラインローラーのマグシールドレス＋高感度化です






前回普通にマグレス化した12イグジストのラインローラー

ローラーカラーレスに出来なかったのが非常に悔しい

(別にしなくても使えますけどね…)



前回断念した理由はラインローラーとベアリングの位置を規制できなかったから。

どうすれば規制できるか？

じっとラインローラーを眺める








ぽくぽくぽく

ちーん









ひらめいたぁぁぁぁ






フランジ付ベアリングにすりゃ良いんじゃね？








またイメージ図で解説～

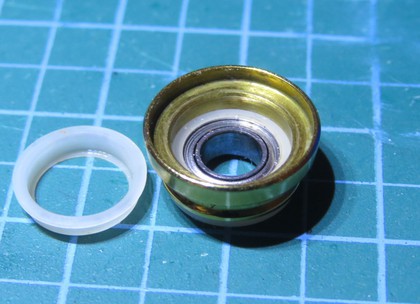

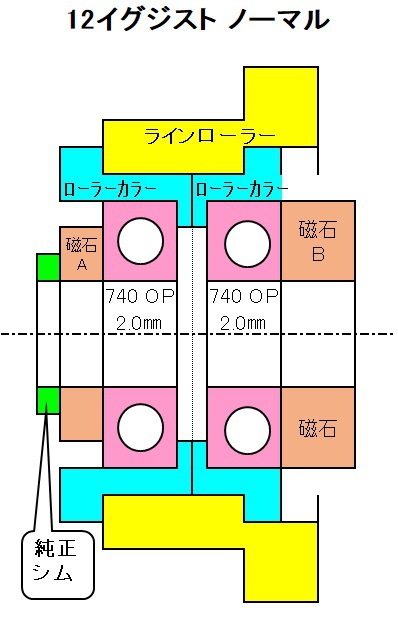

コレが純正12イグジとします。

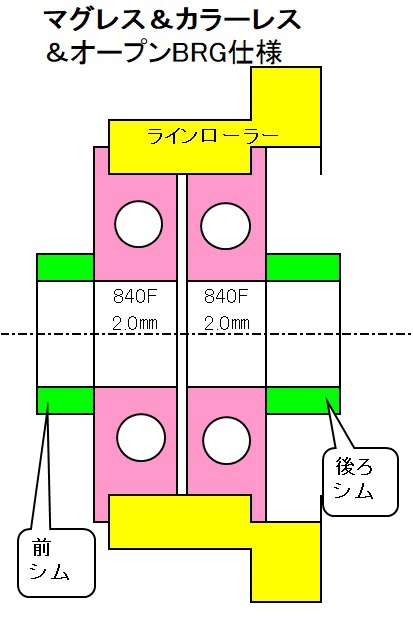

ローラーカラーを取っ払ってフランジベアリングでサンドしてやれば位置も規制できるのでは!?




プラッチックレスの高感度ラインローラーの出来上がりじゃね？









それにはコレが必要




ミネベアDDLF-840

いやぁこんなのも作ってるなんてミネベア最高！

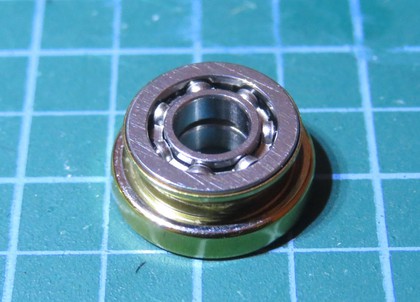

想定通りピッタリハマりました



よーく見て下さい

上下ベアリングが接触していません。

絶妙な隙間を持ってます。








後はシムで幅調整です

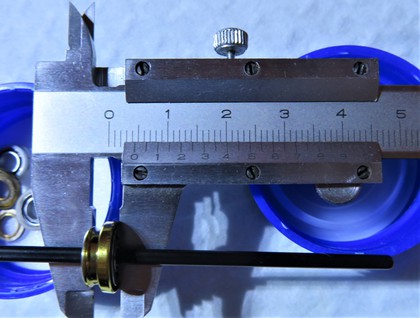

純正一式は8.2㎜位



フランジベアリングとラインローラーは4.5㎜



その差の合計3.7㎜位シム入れれば良いって事だね





ただし前後?(左右?)にどれだけずつシムを入れるかは現物合わせ

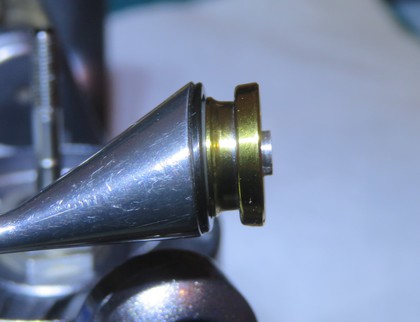

まずは前側


ノーマルのラインローラー位置を記録して…




シムを入れたり抜いたり…

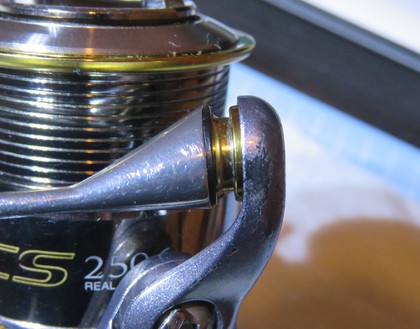

これでどや？

あと0.1㎜位入れても良いかもでしたね。

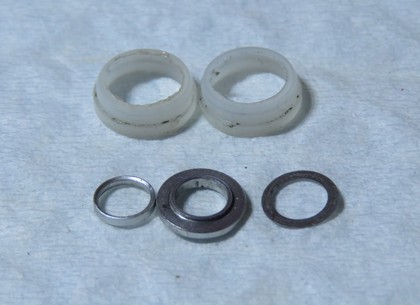

この状態にするのにはコレ入れました。



ステラのラインローラーのカラー…

別に内径4㎜のシムなら何でも良いんですが…



厚さは1.9㎜

って事は2.0㎜がベストじゃね？


ヲタクな方はジャンクな740や840オープンベアリングを分解して内輪を流用してもOKですぜ



という事は計算上ベールアーム側には1.7㎜

そんなに入らないぞ？？

計測ミスった？？




結局0.9㎜


コレでベストじゃね？

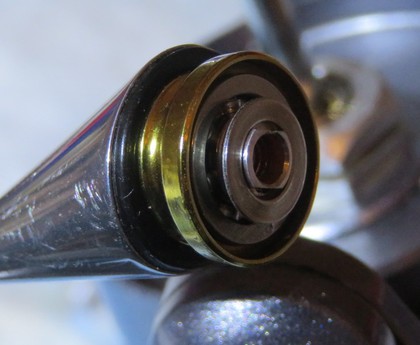

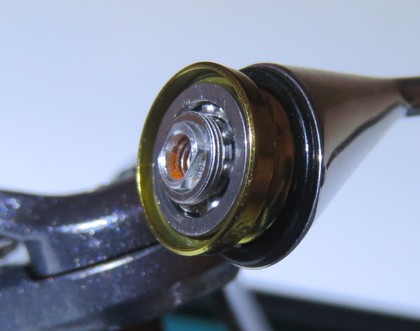

完成～


クルックルですよ～


11カルディア・05イグジの時と同様に樹脂部品を介さないのでアタリがダイレクトに伝わるでしょう！




課題は海での耐久性かな…

今度こそ電蝕するかも？



ちなみに2014年に改造した11カルディア君のラインローラーはまだ元気です

外せますよ。

淡水オンリーでの使用ですが。





また、回転バランスですが、やはり超高回転ではブレます

(IOSのラインローラーにも同じ注釈書いてありますね)

ただ実際には使わないスピードで高速巻きしたときに感じる程度なので通常使用では無問題かと。




マグシールド付ラインローラーはどの機種も同じ構造なのか分かりませんが

少なくとも12イグジ2508のマグレス＆樹脂カラーレスはこの方法で感度ビンビンですよ





今度こそ？今度も？大発明でしょ


ヤフオクでこのセット売る人アイディア料下さいね

自分で売るか!?




自己責任でお試しあれ
